钢条设计生成功能

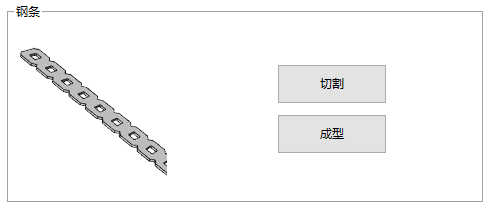

1.钢条-切割

1.1 默认的基础参数 1×25 钢条。

1.2 设计“从头部左侧切开”参数 ，“所需长度”参数 。

① “从头部左侧切开”的取值范围 0~12.7mm/0~0.50inch。
② “所需长度”的取值范围 0.1~317.5mm/0.01~12.50inch。

1.3 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。

2.1 设计“从头部左侧切开”参数。

“从头部左侧切开”的取值范围 0~12.7mm/0~0.50inch。

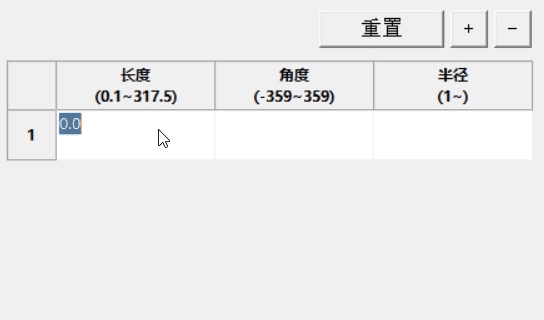

2.2 设计“长度”、“角度”、“半径”参数。

① 长度：指需要弯曲的钢条长度。
角度：指该段钢条需要弯曲的角度。当输入参数为0时，表示该段钢条不弯曲。
半径：指该段钢条弯曲的半径。
② 对于一行数据“长度、角度、半径”，可以只输入“长度”，表示一段未折弯的部分；也可以在三者中任意选择其中两个数据填写（第三个数会被自动计算），表示一段弧长。
③ 列表中的所有行的“长度”加起来不能超过钢条的最大总长度（317.5mm/12.5inch ）。

2.3 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。

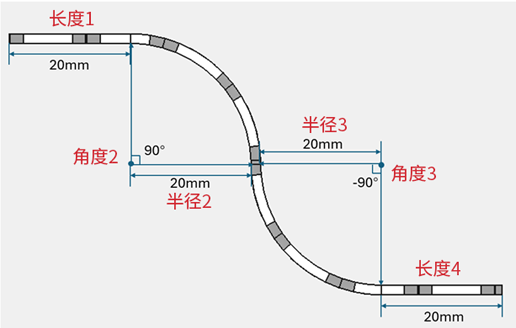

① 需要生成上图所示形状的钢条。首先手动填入第二列角度和第三列半径，将自动计算弧长。

② 预览。
